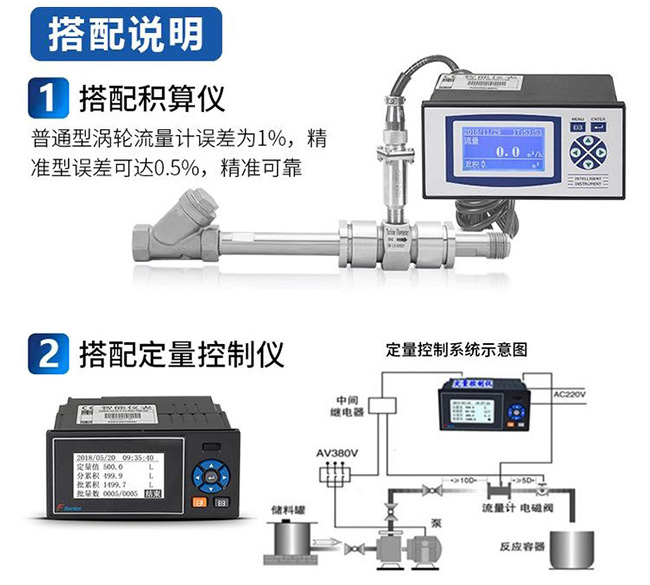

渦輪流量計與流量積算儀連接

發布時間：2021-04-24 08:24:46  點擊次數：2789次
1  電氣連接
安裝顯示儀表前*先核對傳感器的輸出特性（輸出脈衝的頻率範圍、幅值、脈寬等）與顯示儀表輸入特征是否相配。按照傳感器的儀表係數設定顯示儀表的參數。核對傳感器電源和線製，以及阻抗匹配。本質安全防爆型流量傳感器還應核對安全柵型號規格。
信號傳輸線要求:
為了保證顯示儀表對渦輪傳感器輸出的脈衝信號有足夠的靈敏度，就要提高信噪比。為此，傳感器的前置放大器如裝在現場，還要防電磁幹擾，即電磁感應、靜電及電容耦合。如在室外，還應采取防雨淋等措施。在配置信號傳輸線時，必須注意以下幾點：
①限製信號線的*大長度。信號線的*大長度為 L=D×v,其中，V 為在*小流量時傳感線圈的輸出電壓有效值，mV；d 為係數，m/mV，其值可取： V＜1000mV 時，d=1.0；1000mV＜V＜5000mV 時，d=1.5；V＞5000mV 時，d=2.0。
②傳輸電纜通常用帶有防護套和屏蔽功能的雙芯或三芯通信電纜，有效截麵積（1.25～2）mm2。要求傳輸電纜在顯示儀表端屏蔽接地。盡可能用一根完整的電纜（即中間不接續）。電纜*好裝入金屬管裏，以避免機械損傷。該金屬管如同時裝入另一電纜，則該電纜輸送*大功率不能大於本儀表流量信號電纜輸出*小功率的 10 倍。
傳輸電纜的路徑不應與動力電源線平行，也不要敷設在動力電源線集中的區域，以避免電磁幹擾。
注意：請務必在通電前完成所有接線並檢查接線是否正確，切勿接反，否則容易損壞放大器板。

2 電氣部件模擬運行
電氣部分連接完成後，取下傳感器的檢測頭並做好檢測頭安裝標記，以便複原。用鐵片靠在檢測頭下方快速移動，顯示儀表的累積計數顯示應連續地增加，可認為電氣部分完好。
